Ultimate sweep set 48 and 24 inch - 88 delig

VI-BMT-SWPS88

Professionele Radius Linialen - Super set (aka Sweeps)

In metalshaping, goed meet- en vormgereedschap is onontbeerlijk als het gaat om mooie vloeiende lijnen. De professionals gebruiken al jaar en dag gestandaardiseerde radius linialen die ook ‘sweeps’ worden genoemd.

Meer details

Dit product is niet meer op voorraad

€ 1.748,45 incl. btw

€ 1.445,00 excl. btw

Meer informatie

Je ziet ze terug in de levensechte ‘analoge’ tekeningen die op schaal 1:1 nog steeds worden gemaakt. Maar ook kent iedereen wel de klei modellen van prototype auto’s en concept cars.

In plaats van alleen maar te werken met radius getallen heeft de industrie zich in het verre verleden gestandaardiseerd door de sweep-nummering van de spoorwegbouwers over te nemen.

In de vroege jaren hadden de Amerikaanse railsleggers een 60 inch lang touwtje (chord) en een houten liniaal in hun broekzak. Deze houten linialen hadden als kleinste streepje 1/8 inch. Door nu het touwtje op twee plaatsen tegen een gekromde rails te houden las men af hoeveel streepjes het koord in het midden van de rails kwam. Dit werd het sweep nummer genoemd. Hoe lager het sweep nummer, hoe grote de radius en dus ook hoe groter de bocht om bv een klein stadje zou worden.

De hier aangeboden professionele sweep-set is correct gebaseerd op dit al oude principe. De linialen hebben zowel aan de binnenzijde en buitenzijde dezelfde radius. Hier wilt het in de goedkope knock-off imitaties nogal een aan ontbreken.

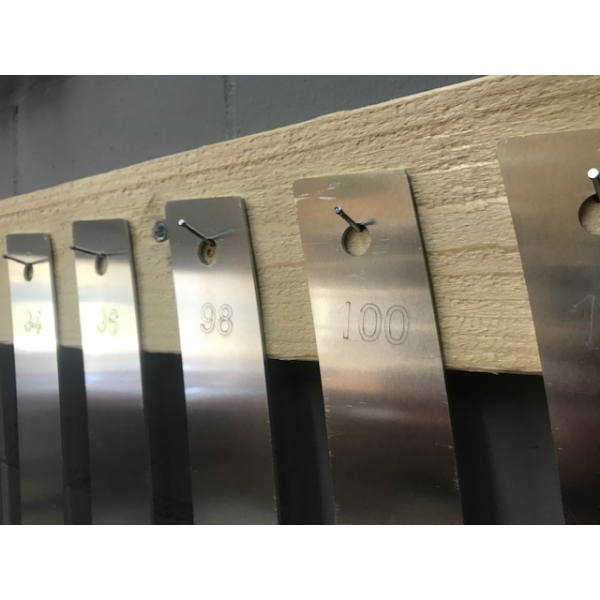

De hoeken zijn netjes afgerond en iedere sweep heeft het sweep nummer erin gelaserd. De set is voorzien van een nette conversie tabel van sweep nummer naar de radius in inches en millimeters. Door een juist geplaatst gat zijn alle sweeps ook netjes (hoog) weg te hangen.

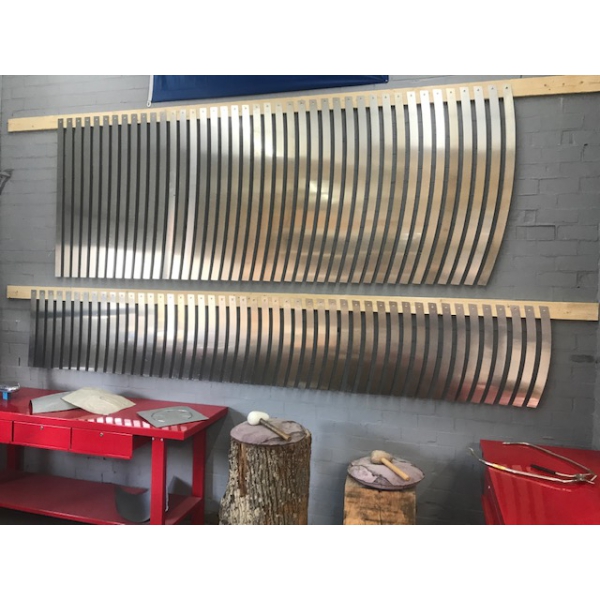

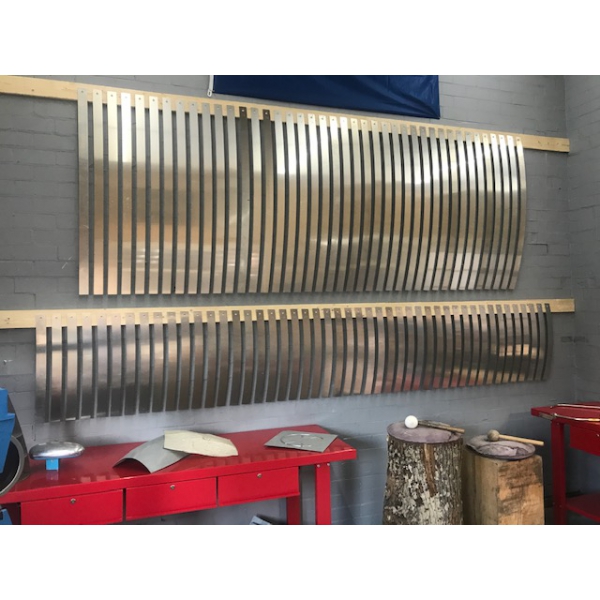

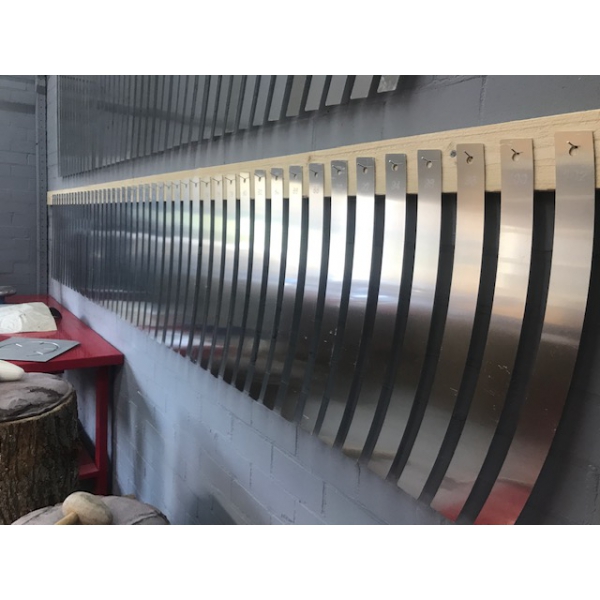

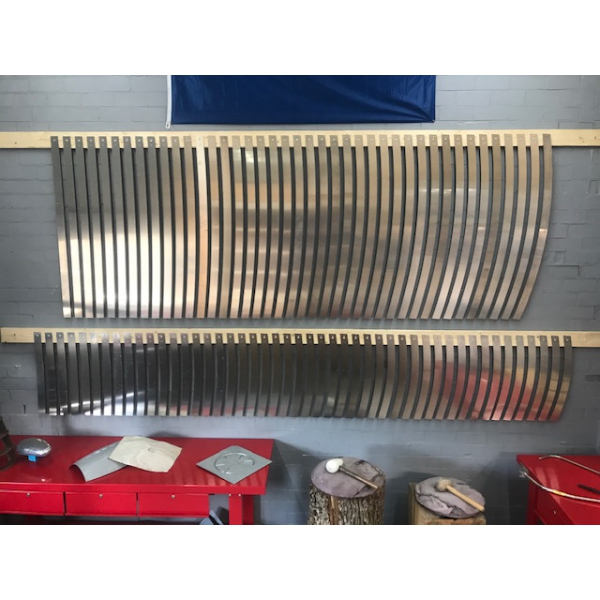

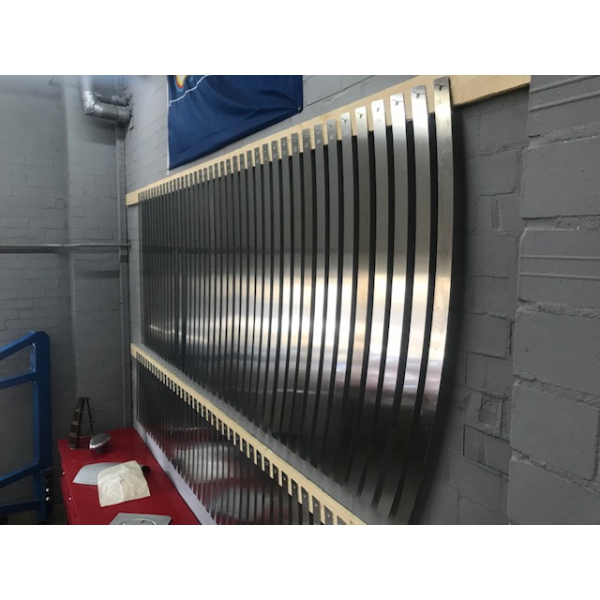

Dit is een echte zeer complete super-set die nu binnen ieders handbereik is en niet alleen bestemd is voor de grote ontwerpafdelingen van de grote automerken. De set bestaat zowel uit full-size (48inch) maar ook half-size (24inch) sweeps. De krappere radii zijn makkelijker in gebruik als half-size. Er is een grote overlap in beide lengte maten.

De set bestaat uit:
- 41 full-size sweeps (sweep nr 1-41)
- 47 half-size sweeps (nr 10-102)

Dus in totaal 88! prachtige sweep.

De sweeps zijn netjes glad gelaserd en hebben geen facetjes (rondingen die eigenlijk bestaan uit korte rechte stukjes).

(Voor hogere sweep nummers raden we onze radius set aan. Zie link Deze is meer geschikt voor krappere plaatsen. Ook hier is een mooie overlap met deze set)

Inhoud van de set:

Sweep Radius 48" set Sweep Radius 24" set
nr [inch] [mm] nr [inch] [mm]
1 3600,1 91442 10 360,6 9160
2 1800,1 45723 12 300,8 7639
3 1200,2 30485 14 258,0 6554
4 900,3 22866 16 226,0 5740
5 720,3 18296 18 201,1 5109
6 600,4 15250 20 181,3 4604
7 514,7 13074 22 165,0 4191
8 450,5 11443 24 151,5 3848
9 400,6 10174 26 140,1 3558
10 360,6 9160 28 130,3 3310
11 328,0 8330 30 121,9 3096
12 300,8 7639 32 114,5 2908
13 277,7 7054 34 108,0 2743
14 258,0 6554 36 102,3 2597
15 240,9 6120 38 97,1 2467
16 226,0 5740 40 92,5 2350
17 212,8 5406 42 88,3 2244
18 201,1 5109 44 84,6 2148
19 190,7 4843 46 81,1 2061
20 181,3 4604 48 78,0 1981
21 172,7 4388 50 75,1 1908
22 165,0 4191 52 72,5 1841
23 158,0 4012 54 70,0 1779
24 151,5 3848 56 67,8 1722
25 145,6 3697 58 65,7 1669
26 140,1 3558 60 63,8 1619
27 135,0 3430 62 61,9 1573
28 130,3 3310 64 60,3 1530
29 126,0 3199 66 58,7 1490
30 121,9 3096 68 57,2 1453
31 118,1 2999 70 55,8 1417
32 114,5 2908 72 54,5 1384
33 111,2 2823 74 53,3 1353
34 108,0 2743 76 52,1 1324
35 105,0 2668 78 51,0 1296
36 102,3 2597 80 50,0 1270
37 99,6 2530 82 49,0 1245
38 97,1 2467 84 48,1 1222
39 94,7 2407 86 47,2 1200
40 92,5 2350 88 46,4 1179
41 90,4 2295 90 45,6 1159
92 44,9 1140
94 44,2 1122
96 43,5 1105
98 42,9 1089
100 42,3 1073
102 41,7 1058
